高性能3D自動激光切管機

CTK-A9

φ8mm~φ120mm
圓管
外接圓≤φ120mm
方管/矩形管
≤6000mm
管材長度
  • 1.5~3

    激光功率 (kw)
  • 0.05

    定位精度 (mm)
  • 1.5G

    最大加速度 (m/s²)

靈活多變 性價之冠

A係列全新換代激光切管機

1. 卓越高效加工:總線係統五軸聯動,實現空間蛙跳、飛行切割工藝,提效50%以上。


2. 智能切管係統:交互界麵人性化設計,豐富的管材工藝數據庫,操作簡單方便。


3. 特殊床身設計:加強型一體化焊接床身,曆經退火和兩次時效處理,穩定性好。


4. 保養簡單方便:前卡盤密封性好,防塵更耐用;後卡盤自動吹氣,管壁更幹淨。


5. 半自動上料架(選配):實現自動夾持、推送、精準送料,循環上料速度快。

大小通吃,超強加工能力

圓管直徑:φ8mm-120mm
矩形管/型材/異型管:≤φ120mm
多材質:不鏽鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀:圓管、矩方管、異型管、工字鋼、槽鋼、角鋼

  • 空間蛙跳 飛翔切割

    采用空間蛙跳技術和飛行切割技術;
    五軸聯動,空移路徑優化,切割速度快,精度高。

  • 智能切管係統

    市場應用範圍廣泛的智能切管係統,人機交互界麵個性化設計,
    擁有豐富的管材加工數據,操作人員一學就會操作。

  • 專業全行程氣動卡盤

    采用輕量化材質,自動精準定心,實現高速自動化加工;
    卡盤密封性好,避免切割粉塵進入,噪音小,更耐用;
    後卡帶自動吹氣,可以進行管內壁清潔,避免更多粘渣。

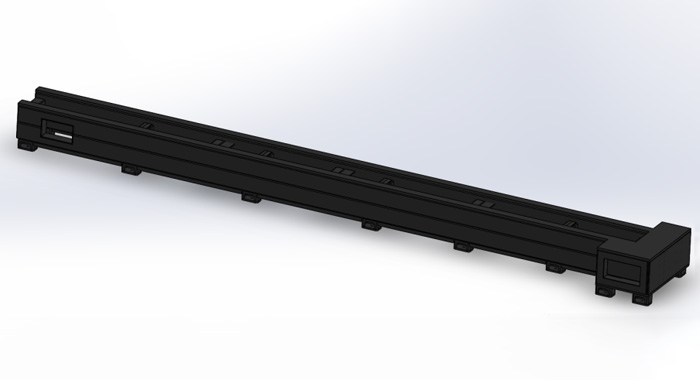

  • 紮實機床

    專門為高速切割要求設計和製造一體化焊接床身,
    經過去應力退火及兩次時效處理,確保長期運行精度高,穩定性好。

  • 總線係統即時傳輸,動態性能優異

    整機采用總線傳輸係統,讓每個伺服電機同步響應運作;
    尤其對中小管材加工效果特別好。

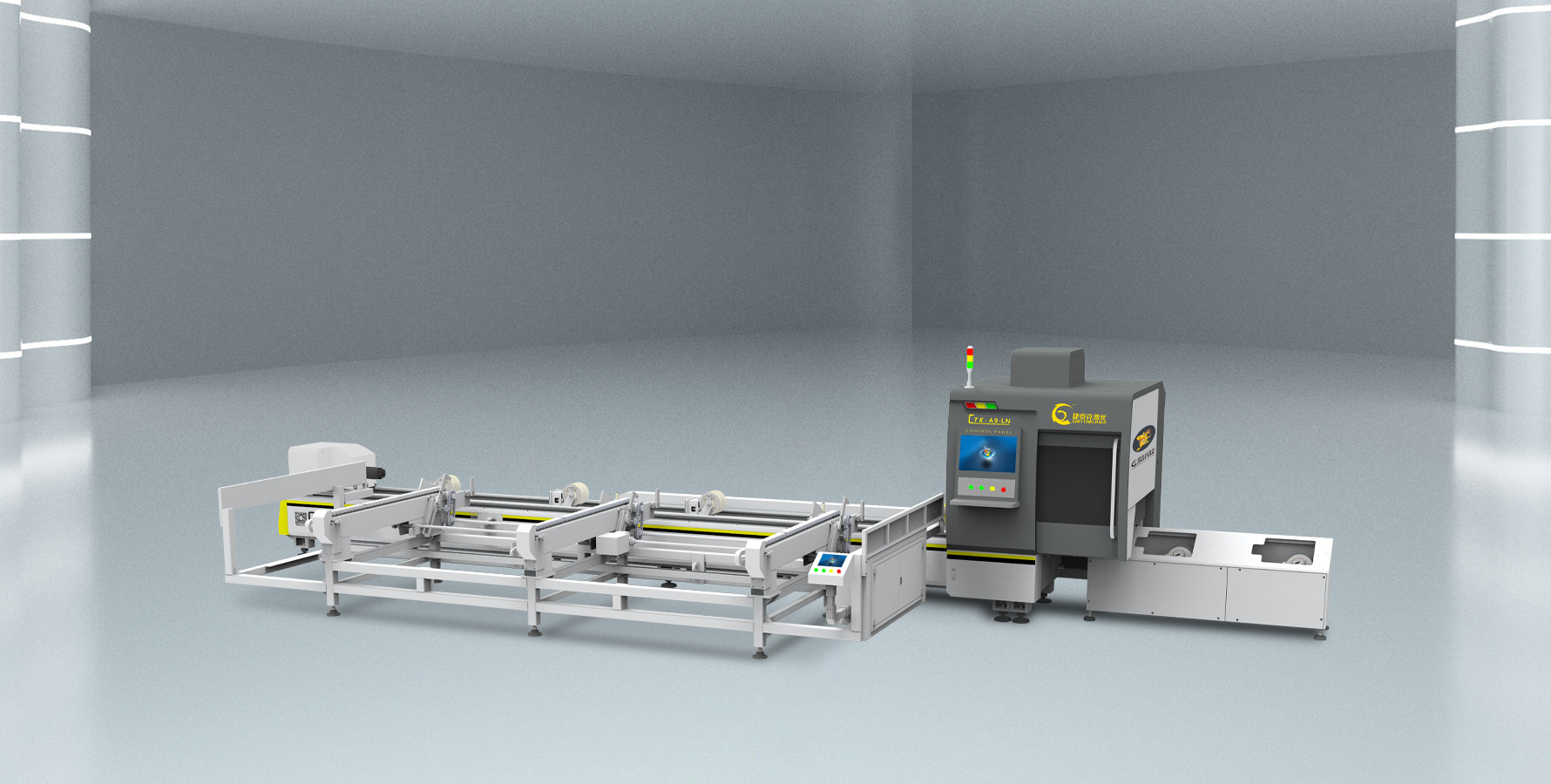

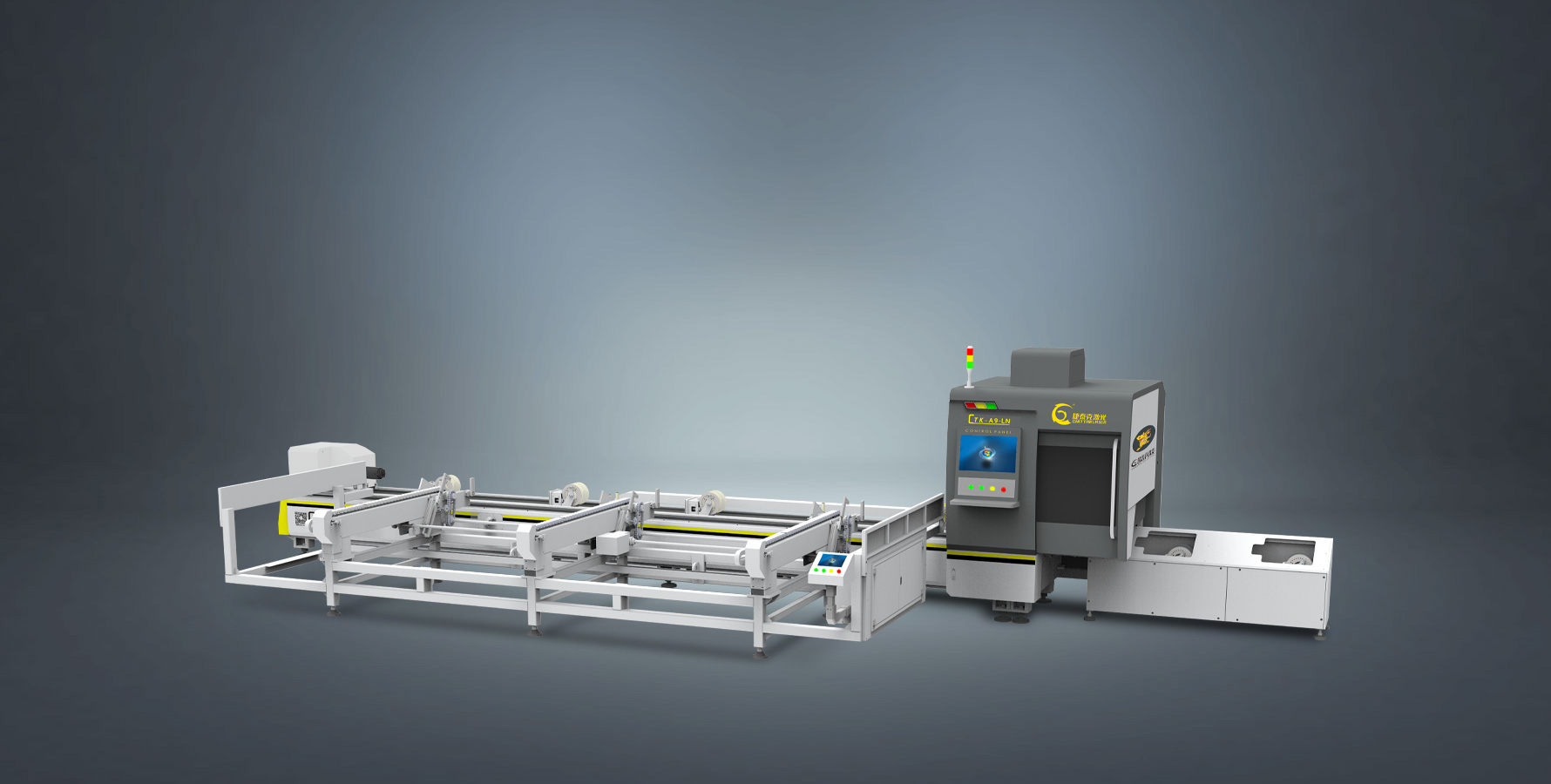

  • 半自動上料係統

    實現圓管。方管、矩形管的夾持,自動推送功能,需人工輔助排列;
    調機方便,保證管材中心對準主機卡盤位置,實現精準送料;
    循環上料速度快,循環速度可控製在15~20秒內。

不同配置,總有一款適合你

有多種配置可選,速度不變,價格美麗

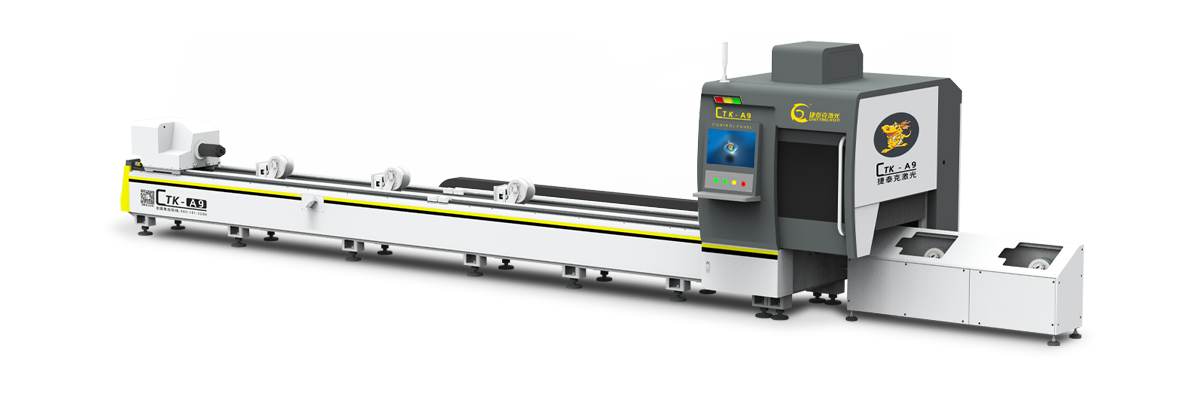

CTK-A9

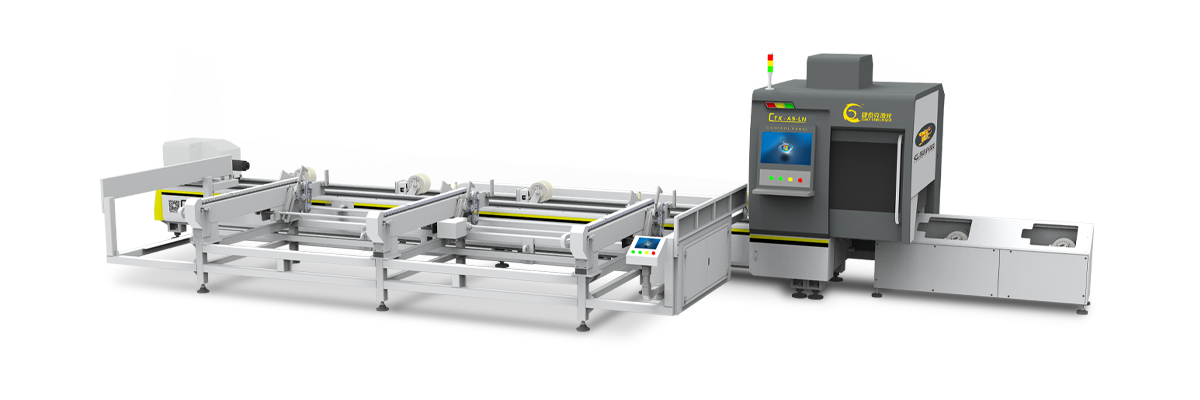

CTK-A9-LN

技術參數

設備配置 參數
型號 CTK-A9 CTK-A9-LN
激光功率 1000W~3000W
管材加工範圍 圓管:直徑φ8mm~120mm
矩形管/型材/異型管:外接圓≤φ120mm
圓管:直徑φ20mm~100mm
矩形管/方管:φ20mm~80mm
定位精度 ±0.05mm/m
管材長度範圍 ≤6200mm ≤6000mm
卡盤最大轉速 150RPM
最大加速度 1.5G
單根管材承重 ≤90kg
機器尺寸 約9100mm*2200mm*2300mm(不包括接料組件)

切割樣品

切割樣品
