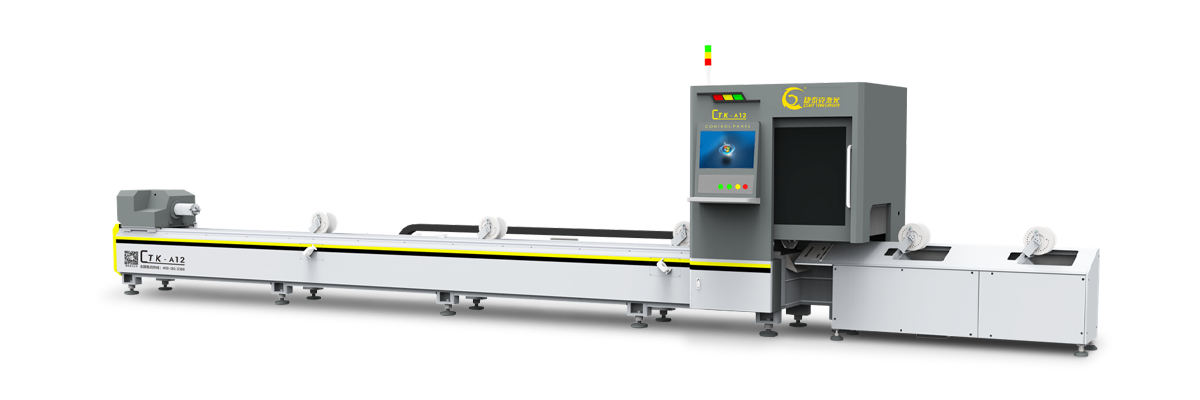

全自動激光切管機
CTK-A12

A係列全新換代激光切管機

1. 入門機型首選：中小管加工首選，多形狀、多材質、三維切割，提效20%以上。

2. 智能切管係統：交互界麵人性化設計，豐富的管材工藝數據庫，操作簡單方便。

3. 質量好精度高：前後全行程精密氣動卡盤，多軸同時聯動，切割效果好精度高。

4. 保養簡單方便：前卡盤密封性好，防塵更耐用；後卡盤自動吹氣，管壁更幹淨。

5. 半自動上料架（選配）：實現自動夾持、推送、精準送料，循環上料速度快。

圓管直徑：φ8mm-120mm
矩形管/型材/異型管：≤φ120mm
多材質：不鏽鋼、碳鋼、鍍鋅、鐵、銅、鋁

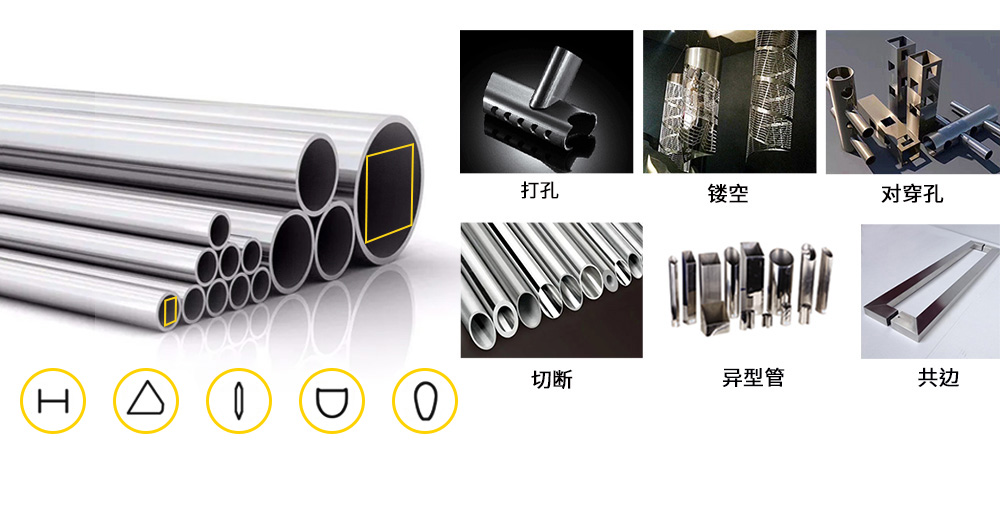

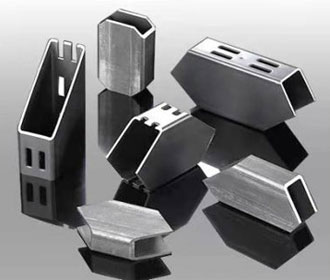

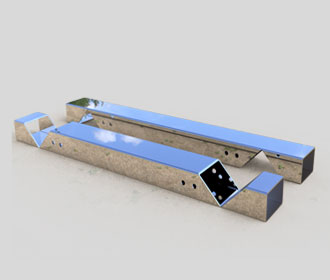

多形狀：圓管、矩方管、異型管、工字鋼、槽鋼、角鋼

智能切管係統，更懂切管

市場應用範圍廣泛的智能切管係統，人機交互界麵個性化設計，
擁有豐富的管材加工數據，操作人員一學就會操作。

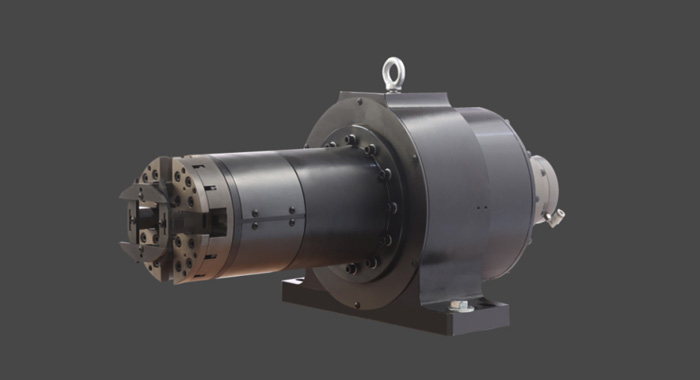

全行程精密氣動卡盤

采用輕量化材質，自動精準定心，實現高速自動化加工；
卡盤密封性好，避免切割粉塵進入，噪音小，更耐用；
後卡帶自動吹氣，可以進行管內壁清潔，避免更多粘渣。

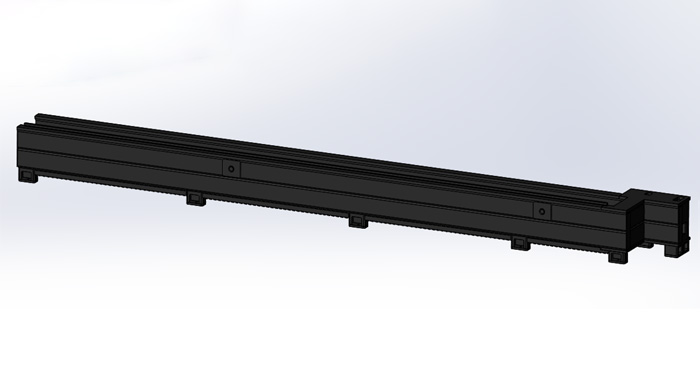

紮實機床

主機采用高強度矩形管和鋼板焊接，經由二次時效處理，並通過龍門銑床精密加工，保證機床運行的穩定性和準確度，板焊龍門式橫梁，切割穩定性好。

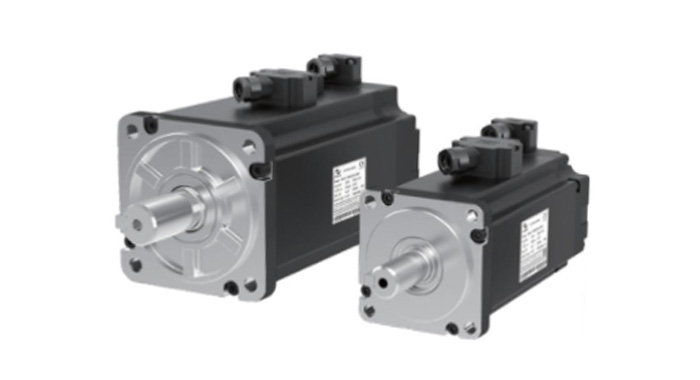

動態性能優異

每個伺服電機同步響應運作；
尤其對中小管材加工效果特別好，精度高，穩定性好。

半自動上料係統（選配）

實現圓管。方管、矩形管的夾持，自動推送功能，需人工輔助排列；
調機方便，保證管材中心對準主機卡盤位置，實現精準送料；
循環上料速度快，循環速度可控製在15~20秒內。

有多種配置可選，速度不變，價格美麗

CTK-A12

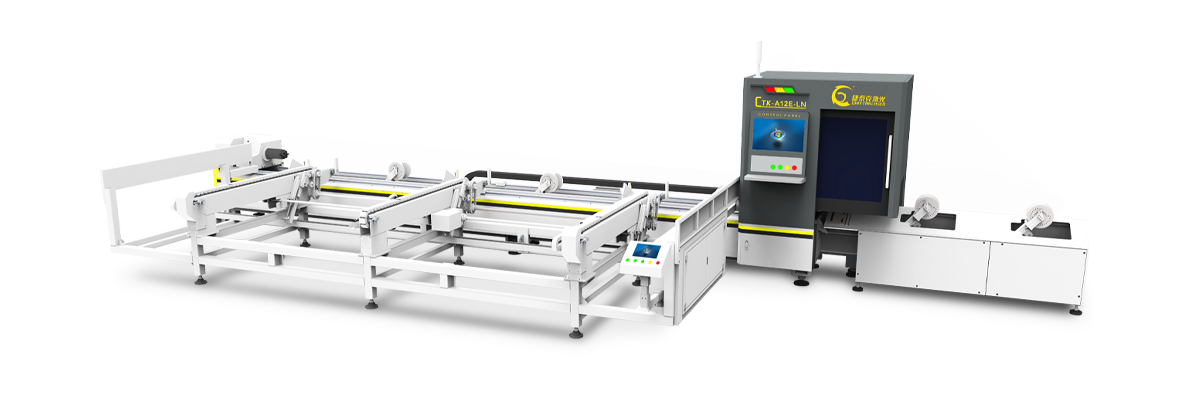

CTK-A12-LN

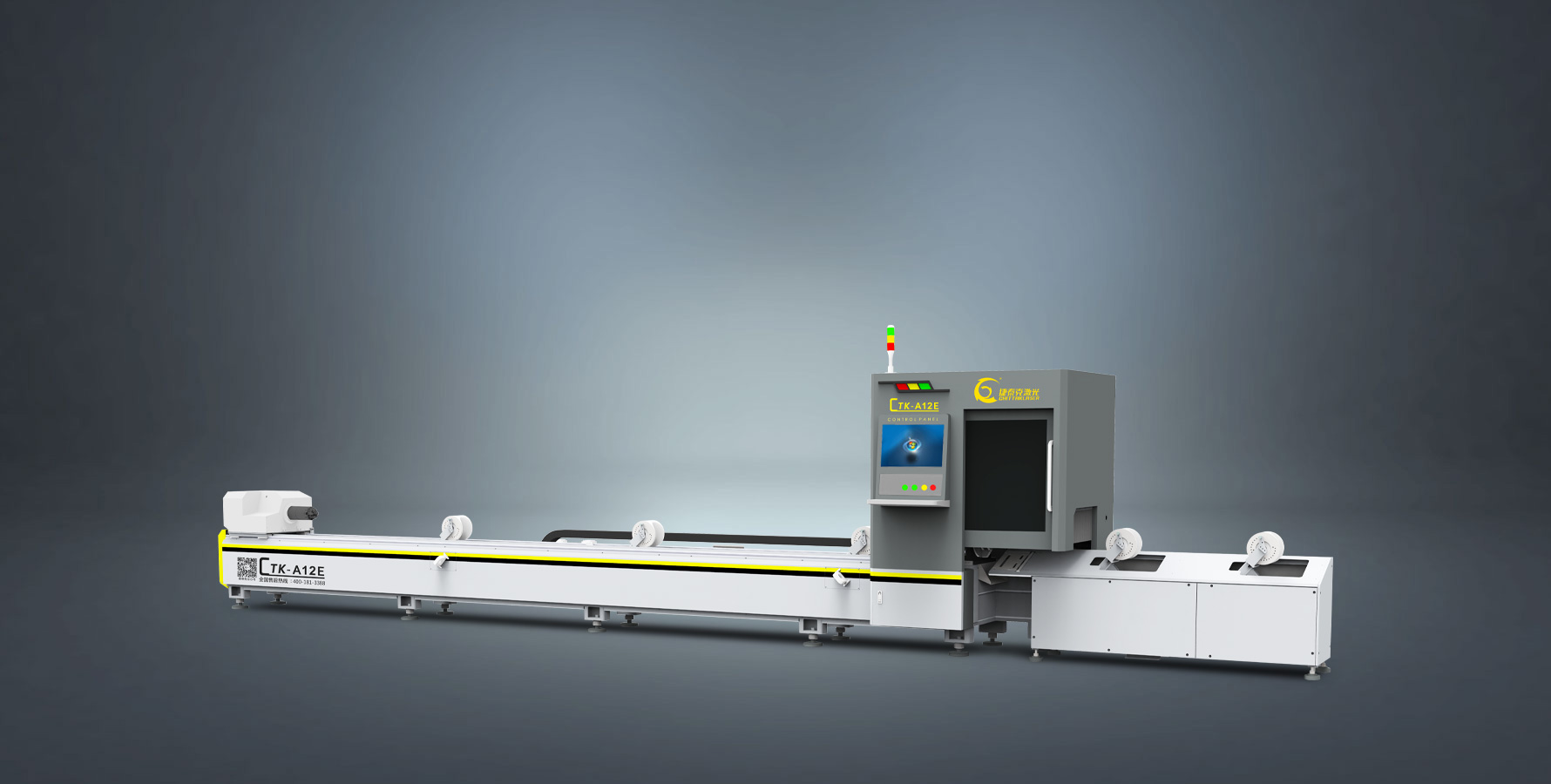

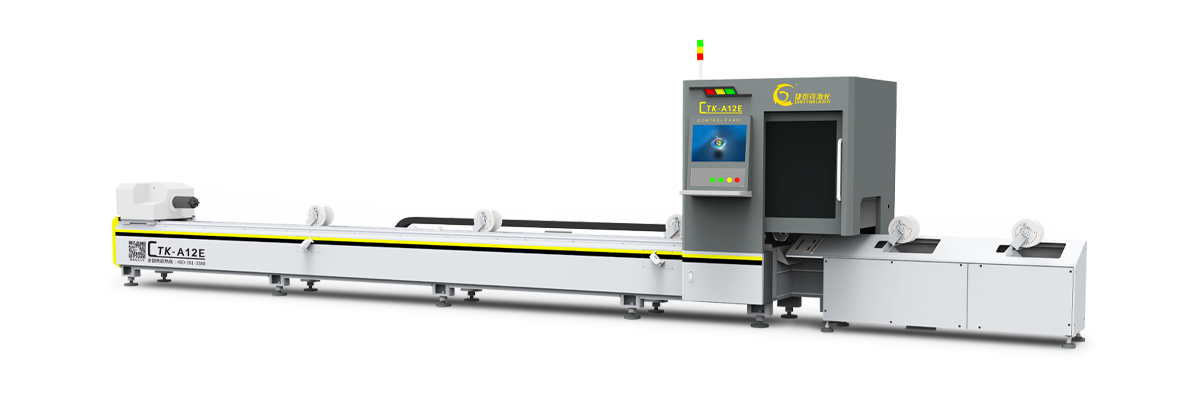

CTK-A12-E

設備配置	參數
型號	CTK-A12
激光功率	1000W~3000W
管材加工範圍	圓管：直徑φ8mm-φ120mm 正方管：φ10mm-80mm 矩形管/型材/異型管：外接圓≤φ120mm
定位精度	±0.05mm/m
管材長度範圍	≤6200mm
最大加速度	1G
單根管材承重	15kg/m
占地麵積	8500mm*1500mm（不包括接料組件）
整機重量	約3.5T
