全能型3D自動激光切管機
CTK-A3

A係列全新換代激光切管機

1. 經濟限量機型：多材質、多形狀、三維加工，滿足客戶各種管材切割需求。

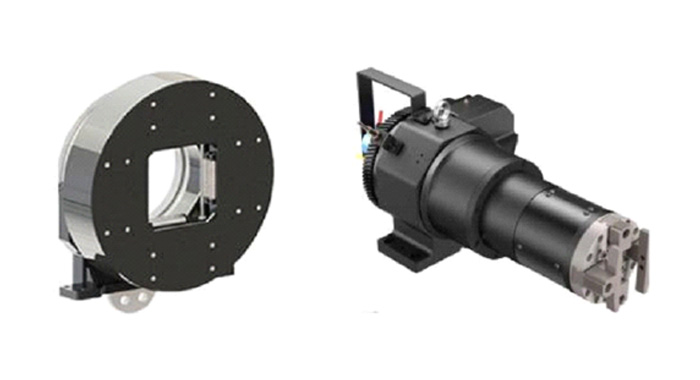

2. 優秀加工性能：全行程氣動卡盤，自動定心，切割穩定性好，產品精度高。

3. 智能切管係統：交互界麵人性化設計，豐富的管材工藝數據庫，操作簡單方便。

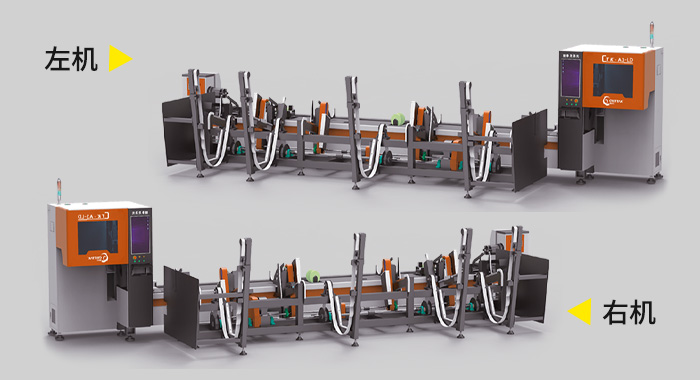

4. 左/右機型定製：可適應廠房擺放位置，節省占地麵積，省人更省空間。

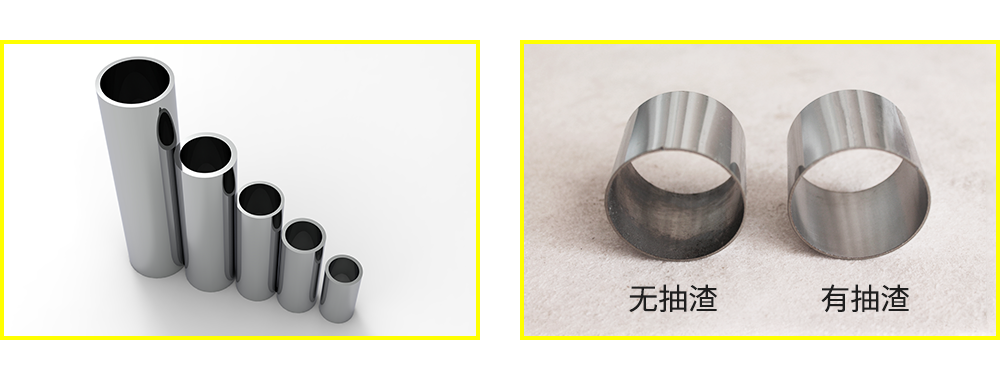

5. 抽渣係統（選配）：解決管材內壁渣滓無殘留，省去二次振動拋光工藝。

6. 高效上料係統（選配）：料架高剛性設計，上料換料平穩、快速，循環時間約10秒。

圓管直徑φ15mm-160mm
矩形管/型材/異型管：外接圓≤φ160mm
多材質：不鏽鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀：圓管、矩方管、異型管、工字鋼、槽鋼、角鋼

解決內壁殘渣（選配）

智能切管係統

市場應用範圍廣泛的智能切管係統，人機交互界麵，個性化設計，
擁有豐富的管材加工數據，操作人員一學就會操作。

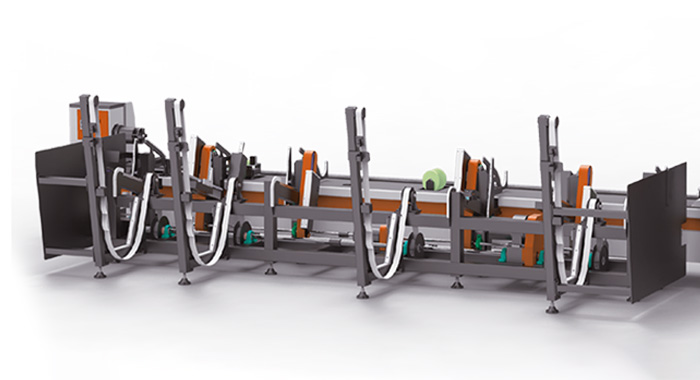

上料、換料速度快

全自動上料係統，性價比更高，速度再快30%，
料架高剛性設計，上料平穩、快速，循環時間10秒左右。

有多種配置可選，速度不變，價格美麗

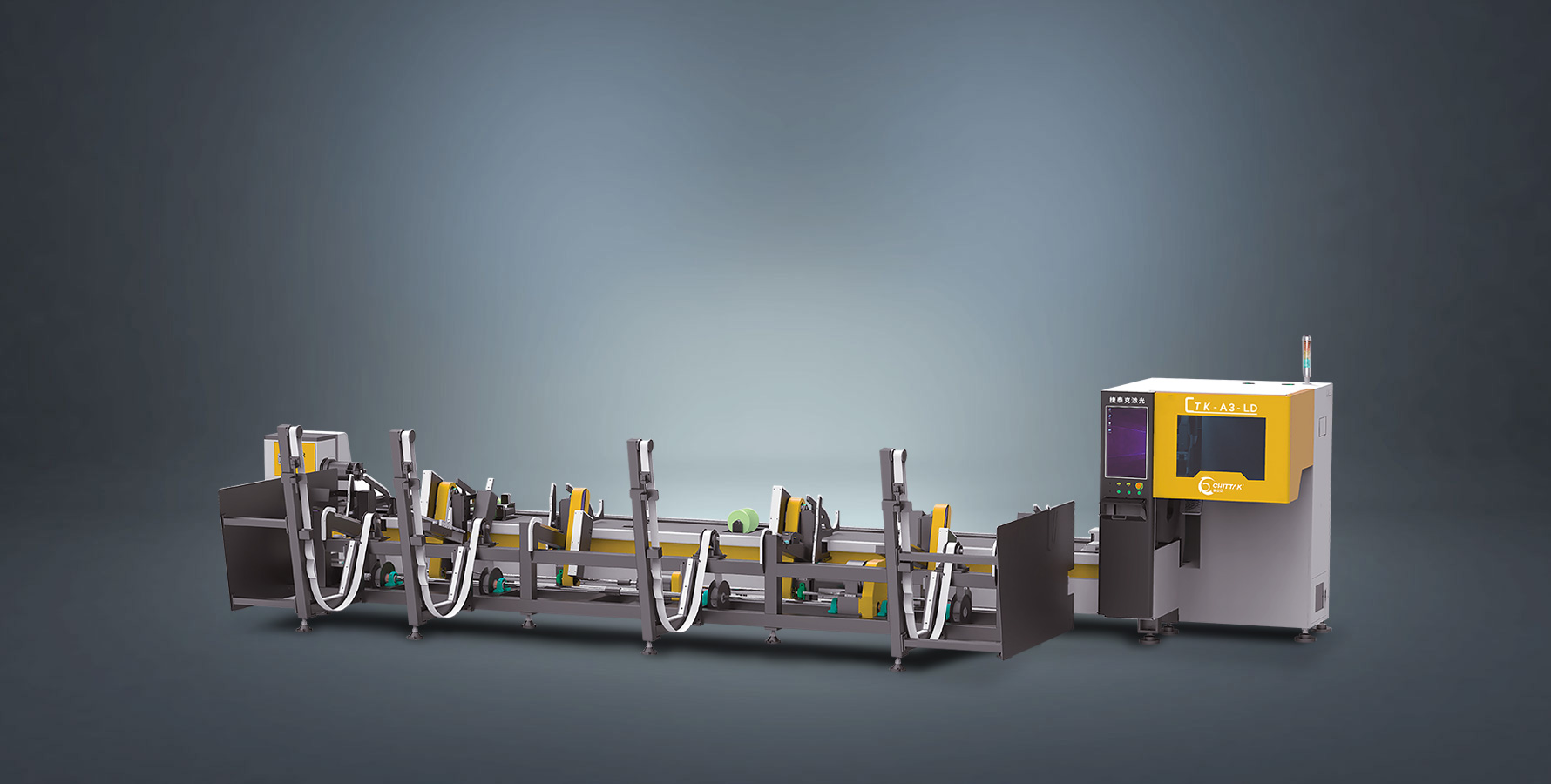

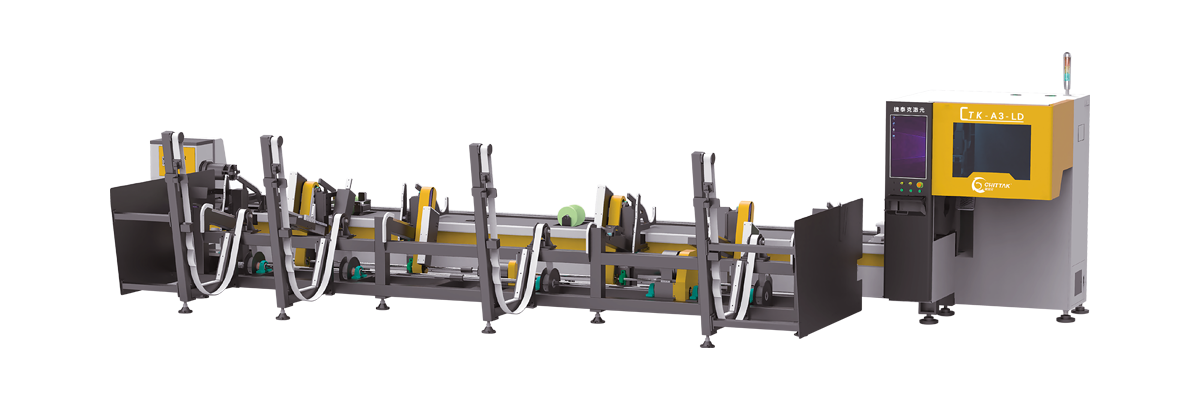

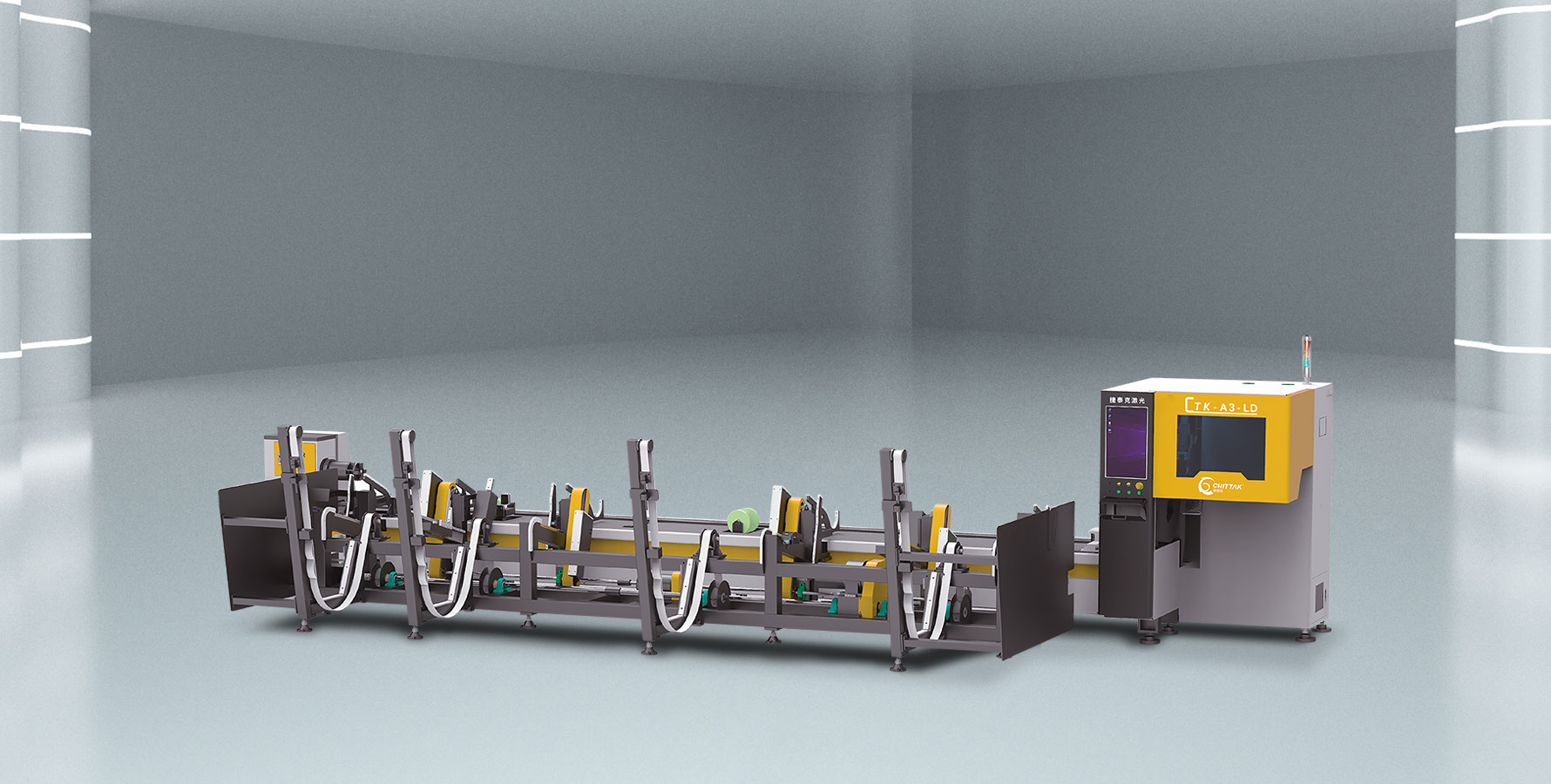

CTK-A3-LD（全自動上料架）

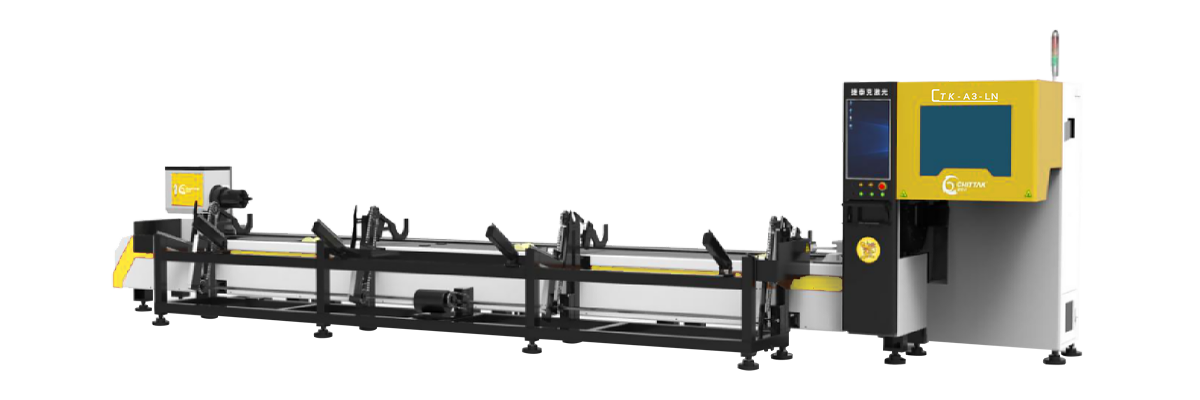

CTK-A3-LN（半自動上料架）

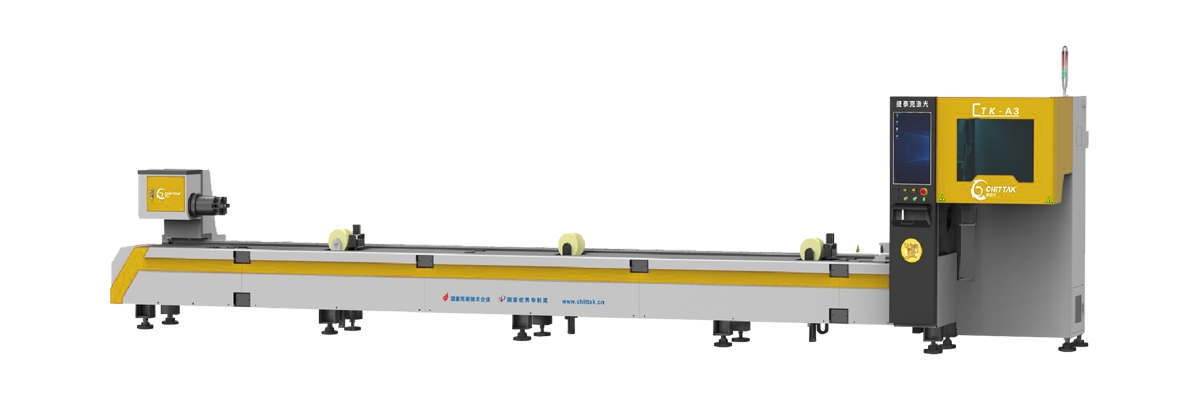

CTK-A3

設備配置	參數
型號	CTK-A3	CTK-A3-LN	CTK-A3-LD
激光功率	1000W~3000W
管材加工範圍	圓管：直徑φ15mm~160mm 矩形管/型材/異型管：外接圓≤φ160mm 上料長度6200mm	圓管：直徑φ20mm~160mm 矩形管/型材/異型管：外接圓≤φ160mm 上料長度6000mm
定位精度	±0.05mm/m
最大加速度	1G
卡盤承重	≤120kg
控製係統	柏楚控製係統
機器尺寸	約890013501750mm	約890019001900mm	約998231541881mm
整機重量	約4000kg	約5000kg	約5500kg
